Philosophie:
Die grösste Herausforderung für die Entwicklung eines Phono-Vorverstärkers ist es hohe Verstärkungsfaktoren bei möglichst geringem Rauschen zu erzielen. Kleinste Störungen zum Beispiel in der Versorgung der Verstärkerstufen können das Musiksignal merklich beeinträchtigen.
Kleinste Verzerrungen, optimale Kanaltrennung sowie maximale Linearität stellen höchste Ansprüche an das Design der Verstärkerstufen.
Layout:
Der Phono-Vorverstärker 750 hat keine "on-board" Spannungsversorgung. Störspannung werden so konsequent von den Musikverarbeitenden Schaltungsteilen ferngehalten.

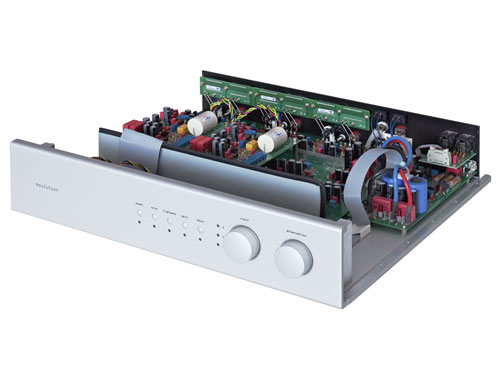

Der beiden Phono-Module sitzten über Audioplatine. Dies garantiert kürzeste Signalwege. Die Verbindung zwischen Phono-Modulen und der Audioplatine wird mit Silberstiften ausgeführt.
Phono-Modul (Equalizer):
Die Herausforderungen an den idealen Phono-Verstärker sind immens und stellen das "pièce de réstistance" für jeden Entwickler hochwertiger Audioverstärker dar. Bei einem Verstärkungsfaktor von bis zu 80 dB (10'000-fache Verstärkung) soll der Verstärker pegel- und phasenkorrekt, also ultra breitbandig (interne Verstärkerbandbreite 1MHz/-3dB) arbeiten und gleichzeitig die Entzerrungskurve nach RIAA-IEC kompensieren. Dies lässt sich nur durch ein mehrstufiges Verstärkerkonzept realisieren unter Einsatz hochwertigster Komponenten.
Ausgangsstufe:
Die Ausgangsstufe wurde auf Schnelligkeit, Präzision und Stromlieferfähigkeit optimiert. Sie verhält sich an jedem Kabel stabil, auch lange Kabel können problemlos betrieben werden. Die theoretische Stromlieferfähigkeit von 1 A wurde auf max. 0.2A begrenzt.
Dank der internen Frequenzbandbreite der Ausgangsstufen von 40 MHz (-3 dB) werden alle Details der Musik naturgetreu abgebildet. Es entsteht ein dreidimensionales räumliches Klangvergnügen. Durch die Kraft der Ausgangsstufe wird sichergestellt, dass der Detailreichtum der Musik auch bei ihrem (Vor)-Verstärker ankommt (Kabeleinflüsse werden weitgehend reduziert).
Stromversorgung:
DC-Out des Vorverstärkers 720/721:
Die Stromversorgung der Vorverstärker 720/721 wurde mit gegnügend Reserve ausgestattet um auch den Phono-Vorverstärker über die DC-Out Verbindung mit Strom zu versorgen.
Externes Netzteil 750PSU:
Der Phono-Vorverstärker kann auch über das externe Netzteil 750PSU mit Strom versorget werden. (derzeit in Entwicklung)

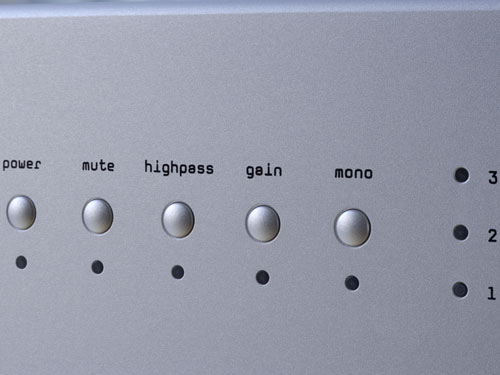

Bedienung:
Eingangswahl: Die 3 Eingänge können über den Eingangswahl schalter angewählt werden
Gain: Der Gain kann in zwei Stufen gewählt werden (+60/+54 dB)
Highpass: Das Hochpassfilter nach RIAA-IEC kann (de)aktiviert werden
Mono: Die beiden Ausgangssignal werden zu einem Mono-Ausgangssignal kombiniert
Bandwidth: Die Bandbreite kann pro Eingang individuell begrenzt werden

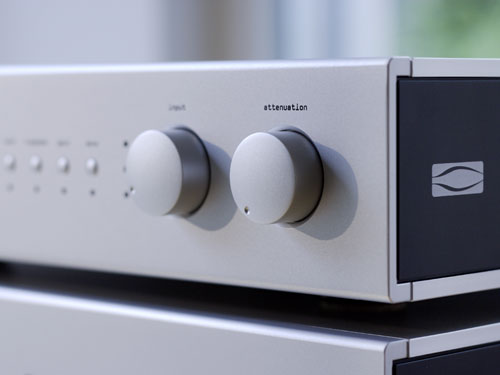

Attenuation: Der Ausgangspegel kann mit dem Attenuation Drehknopf grob eingestellt werden um grosse Pegeldifferenzen zwischen verschiedenen Tonabnehmer-systemen aus zu gleichen
Abschluss-Impedanz: Die Abschlussimpedanz kann für jeden der drei Eingänge separat angepasst werden

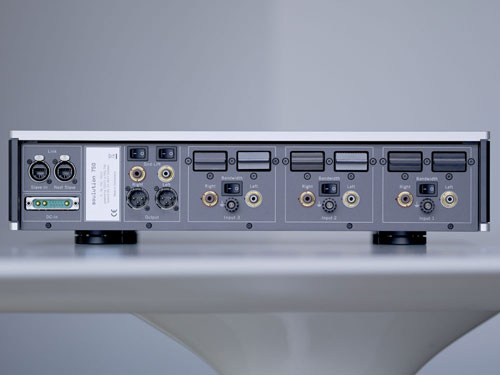

Anschlüsse:
Analoge Ausgänge:
- symmetrischer Ausgang (XLR)
- asymmetrischer Ausgang (RCA)
Analoge Eingänge:
- 3 x asymmetrischer Eingang (RCA)
- 3 x Masseklemme
- 6 x Phono-Anpassungsmodul (2 pro Eingang)
Stromversorgung:
- DC-In (für Anschluss an 720/721 oder 750PSU)
- LINK-Verbindung
|
