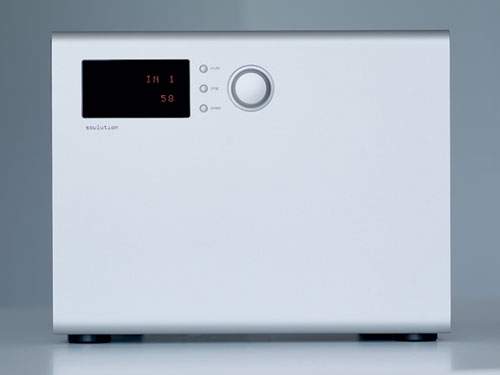

| Ein vollwertiger Vorverstärker sowie ein kompromissloser Endverstärker beide mit Referenz-Qualitäten vereint in einem Gehäuse. So verstehen wir das Konzept Vollverstärker.
Geniessen Sie die Reinheit und Kraft welche diese "Musikmaschine" zu entfalten vermag.
Philosophie
Die meisten Vollverstärker kombinieren die Funktionen der Lautstärkeregelung, Quellenwahl und Verstärkung in einem "kombinierten" Konzept. Dies gilt nicht für den soulution 530 Vollverstärker. Dieser verfügt über einen vollwertigen Vorverstärker sowie einen kompromisslosen Endverstärker beide mit Referenz-Qualitäten. Vereint in einem Gehäuse in einem Gehäuse wird daraus ein soulution Vollverstärker, wahrlich ein voller Verstärker.
Layout

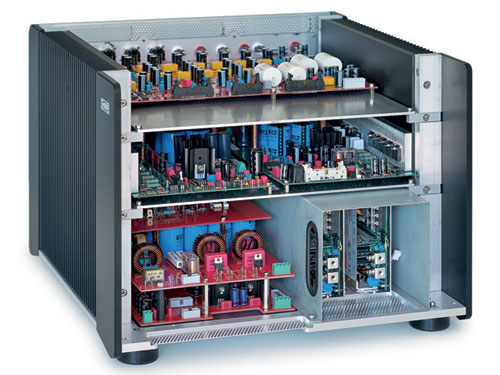

Der Audiobereich des Vollverstärkers 530 ist physisch vom Netzteil und den digitalen Schaltkreisen getrennt. Um gegenseitige Beeinflussung auf ein Minimum zu reduzieren, wurden die verschiedenen Bereiche abgeschirmt. Der Endverstärker-Bereich wurde in Doppel-Mono-Layout ausgeführt. Der linke und rechte Audio-Kanal verfügt jeweils über eigene, identische Platinen. (Kanaltrennung von 105 dB) Grundvoraussetzung für ein dreidimensionales räumliches Klangbild.
Leistungsverstärker
Für den Leistungsverstärker verwenden wir eine Schaltung welche auf der Technologie der Verstärker 710 und 700 basiert. Kern bildet ein neuartiger Spannungsverstärker ohne Spannungsrückführung auf den Eingang (kein Differenzverstärker!). Dieser besteht aus linearisierten Verstärkerstufen welche bis zu einer Grenzfrequenz von 80 MHz arbeiten. Die Stromverstärkung erfolgt in drei Stufen, wobei jede Stufe einen sehr kleinen und damit beinahe linearen Arbeitsbereich nutzt. Der hohe Class A Betrieb ergänzt durch 47'000 mikroFarad Speicherkapazität der Kondensatoren führt zu einer beinahe unbegrenzten Impulswiedergabe. Massive Kupferschienen auf der Verstärkerplatine sowie zu den Lautsprecherklemmen sorgen dafür, dass die Kraft des 501 Mono-Verstärkers dem Lautsprecher auch tatsächlich zur Verfügung steht. Die Hochpräzise Ruhestromregelung gibt den optimalen Class A Betrieb für alle Betriebszustände vor, ohne dass dabei eine Nachregelung im Musiksignal notwendig wird. Optimaler Klang ist dadurch bereits unmittelbar nach dem Einschalten garantiert. Für sicheren Betrieb in allen Situationen sorgen aufwendige Schutzschaltungen welche vor hochfrequenten oder DC-Signalen am Eingang oder Kurzschluss im Ausgang schützen. Der Eingangspegel wird ebenfalls permanent überwacht.
Netzteil
Ingesamt 6 Netzteile – für den jeweiligen Schaltungsteil optimiert – versorgen den 501 Mono-Verstärker. Die Netzteile zur Versorgung der Control – und Audioschaltungen sind mittels Optokopplern und Übertragern galvanisch voneinander getrennt. Zwei moderne switched-mode Powernetzteile mit insgesamt 1’200VA ergänzt durch HighPerformance Filterung im Eingang und Ausgang der Netzteile versorgen die Audioschaltungen des Verstärkers in audiophiler Qualität. Lokal werden die Versorgungsspannungen- zusätzlich mit 6 high speed soulution Spannungsreglern stabilisiert und sind dadurch wesentlich stabiler als mit konventioneller, trafo-basierter Netzteil-Technologie.
Lautstärkeregelung
Die Lautstärkeregelung erfolgt kanalgetrennt in 74 Stufen mit 1 dB Schritten. Die Regelung erfolgt mittels relais-geschalteter Widerstände. Es werden ausschliesslich hochpräzise Metallfolienwiderstände verwendet. Um unangenehme Klick-Geräusche und schädliche Spannungsspitzen am Ausgang zu verhindern, verfügt der Vollverstärker 530 über einen parallelen Regelweg welcher nur aktiviert wird währenddem Sie die Lautstärke regeln. Die Lautstärke wird mit einem Programmable-Gain-Amplifier (PGA) geräuschfrei angepasst. Sobald die neue Lautstärke eingestellt ist, wird wieder auf den klanglich hochwertigen Signalpfad mit den hochpräzisen Metallfolienwiderständen umgeschaltet. Die Balance wird mit einem zusätzlichen Relais-geschalteten Widerstandsnetzwerk realisiert (0,-1,-2,-3dB). In der Position 0 wird die Balance-Schaltung komplett aus dem Signalweg entfernt.
Pre-Out
Der soulution 530 Vollverstärker verfügt über eine höchstwertige Vorverstärker-Sektion. Zur Ansteuerung eines Subwoofers, eines Aufnahmegerätes oder eines anderen Ver-stärkers steht das audiophile Vorverstärker-Signal an den Pre-Out Anschlüssen zur Verfügung.
Theater mode
Der Theater mode erlaubt Ihnen den Vollverstärker 530 optimal auf ein Audio/Video System anzupassen. Im Theater-Mode wird das Eingangssignal ohne Lautstärke-Regelung oder Balance-Anpassung an den Endverstärker-Bereich weitergereicht.
Bedienung
Die Bedienung des 530 Vollverstärkers erfolgt über die drei Tasten und den Drehknopf auf der Front. Zahlreiche Zusatzfunktionen erlauben eine Optimierung der gesamten HiFi-Anlage und eine optimale Abstimmung der verschiedenen Komponenten aufeinander.

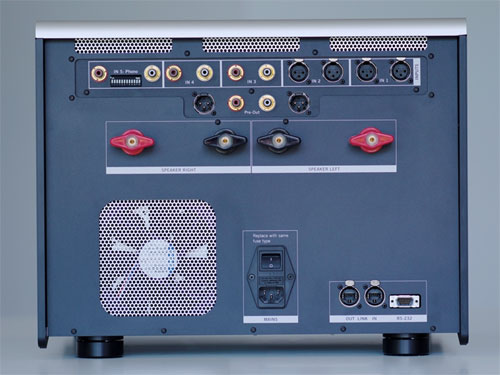

Anschlüsse
Analoge Eingänge
- 2 x symmetrischer Eingang(XLR)
- 2 x asymmetrischer Eingang (RCA)
- 1 x Phono
Pre-Out:
- symmetrischer Ausgang (XLR)
- asymmetrischer Ausgang (RCA)
Lautsprecher:
- 2 Paar Lautsprecher-Klemmen
LINK-System
|
